光栅尺和编码器的区别

  下面将详细探讨
光栅尺和编码器的区别。首先,我们将介绍两者的基本概念,然后通过比较它们的特性和应用来展示它们的差异。

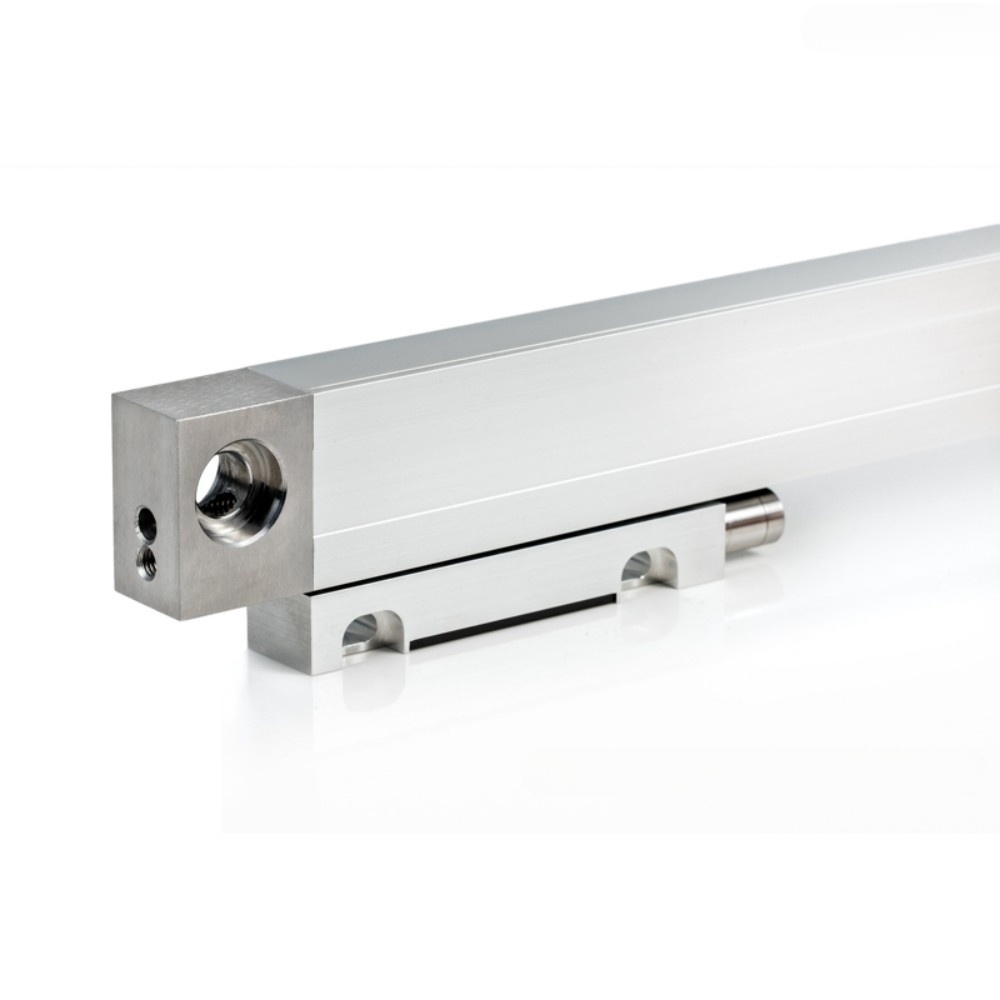

638309905822664595114



  一、基本概念      1、光栅尺:      光栅尺是一种利用光栅和光电检测技术进行测量或位置反馈的装置。其工作原理是利用一对相对移动的光栅,通过测量光栅的相对位移来计算物体的位置或位移。      2、编码器:      编码器是一种用于测量旋转角度或位置的装置。它通过读取旋转编码器的脉冲数来测量旋转角度或位置。编码器可以用于许多不同的应用,例如电机控制、机器人定位等。      二、特性比较      1、分辨率:      光栅尺的分辨率通常高于编码器。由于光栅尺采用高精度光栅,其分辨率可以非常高,达到微米甚至纳米级别。而编码器的分辨率通常较低,一般只有几十到几百个脉冲。      2、线性度:      光栅尺的线性度通常优于编码器。由于光栅尺采用一对相对移动的光栅,其测量结果不受机械误差的影响,因此其线性度很高。而编码器的线性度受限于编码器的设计以及使用环境的影响,可能会有一些误差。      3、环境适应性:      光栅尺对环境的变化较为敏感,例如温度、湿度和机械振动等,这些因素都可能影响光栅尺的测量精度。而编码器对环境的变化不太敏感,因此更适合在恶劣环境下使用。      4、成本:      一般来说,光栅尺的成本高于编码器。光栅尺需要精密加工和制造,而且需要高质量的光电检测器。编码器虽然也需要一定程度的加工和制造,但其结构相对简单,成本较低。      三、应用比较      1、测量与反馈控制:      在测量和反馈控制方面,光栅尺是一种常见的位置传感器。它被广泛应用于各种高精度测量和反馈控制应用中,例如机床、运动控制系统等。编码器则通常用于电机控制和机器人定位等应用中,通过读取编码器的脉冲数来控制电机的旋转角度或位置。      2、速度和位置控制:      在速度和位置控制方面,编码器和光栅尺都可以使用。但是,由于编码器的线性度和精度较低,它通常被用于低精度应用中,例如速度控制或简单位置控制。而光栅尺则更适合高精度应用,例如高速运动控制系统或精密加工设备。      总的来说,光栅尺和编码器在特性和应用上存在明显的差异。光栅尺具有高分辨率和高线性度,适用于高精度测量和反馈控制应用;而编码器具有较低的分辨率和线性度,但适应性强于环境恶劣的条件下使用。因此,在实际应用中需要根据实际需求来选择适合的光栅尺或编码器。
