Mastercam如何设定车床切槽刀？

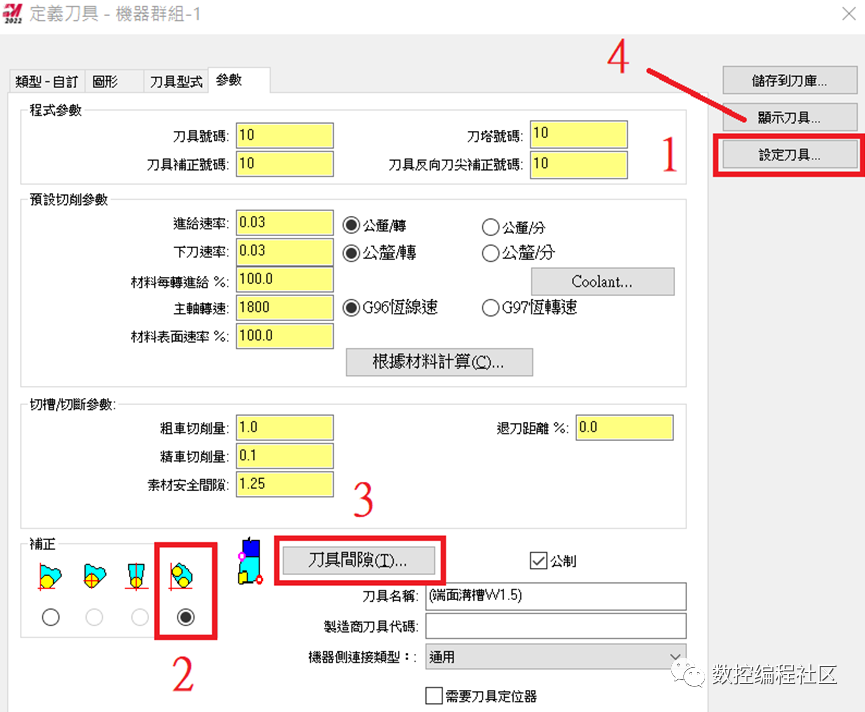

当设定好图形及刀具型式，再来就可以设定参数的部分，可依参数去设定。

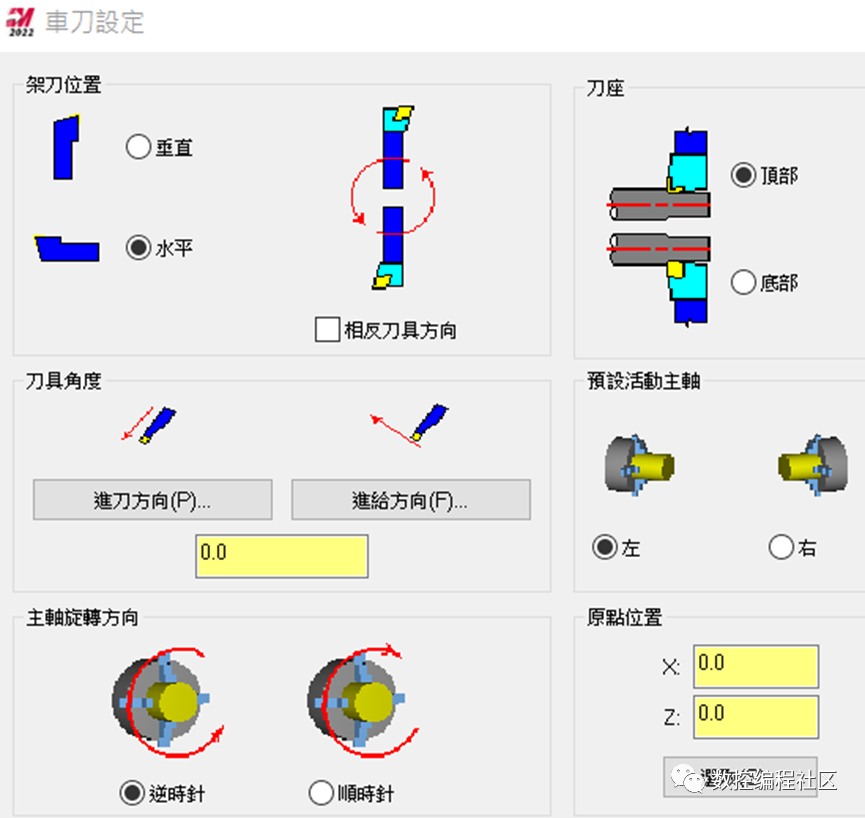

1、设定刀具: 请依架刀位置、刀座、主轴及选转方向设定，完成后打勾。

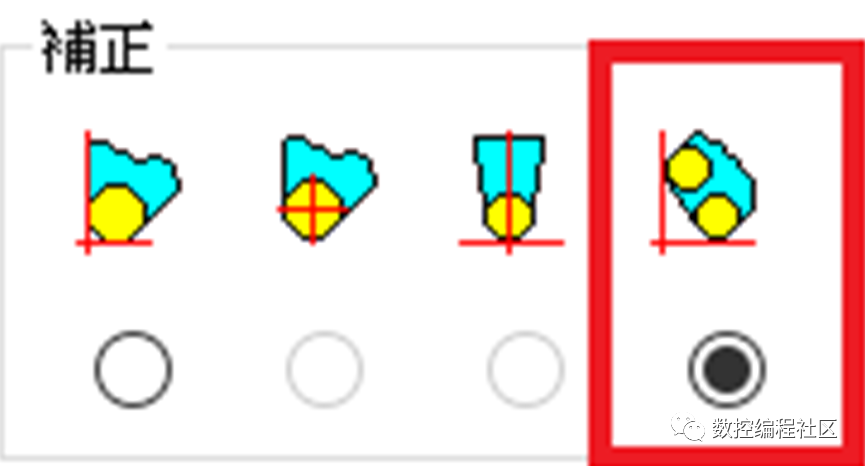

刀补类型

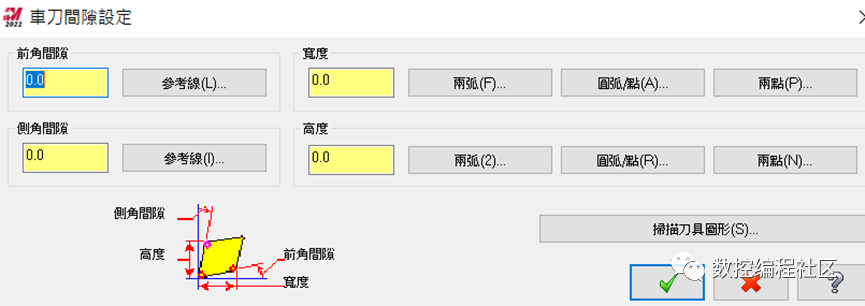

刀具间隙: 设定前角间隙宽度及侧角间隙高度。
设定宽度，让系统知道您刀片的宽度。

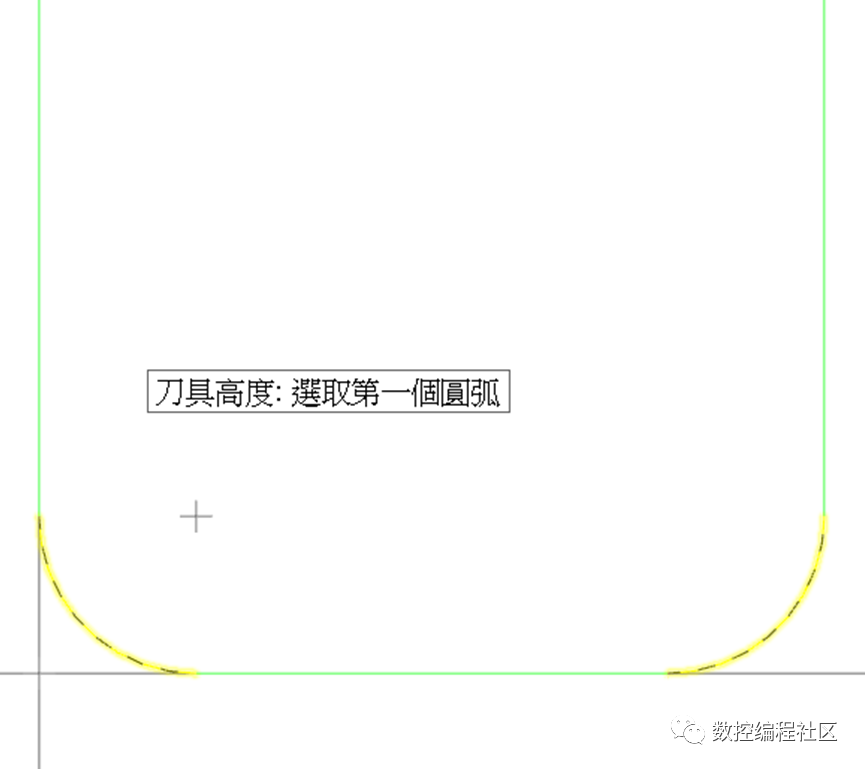

可点两弧来选择，选择黄色亮显的圆弧。

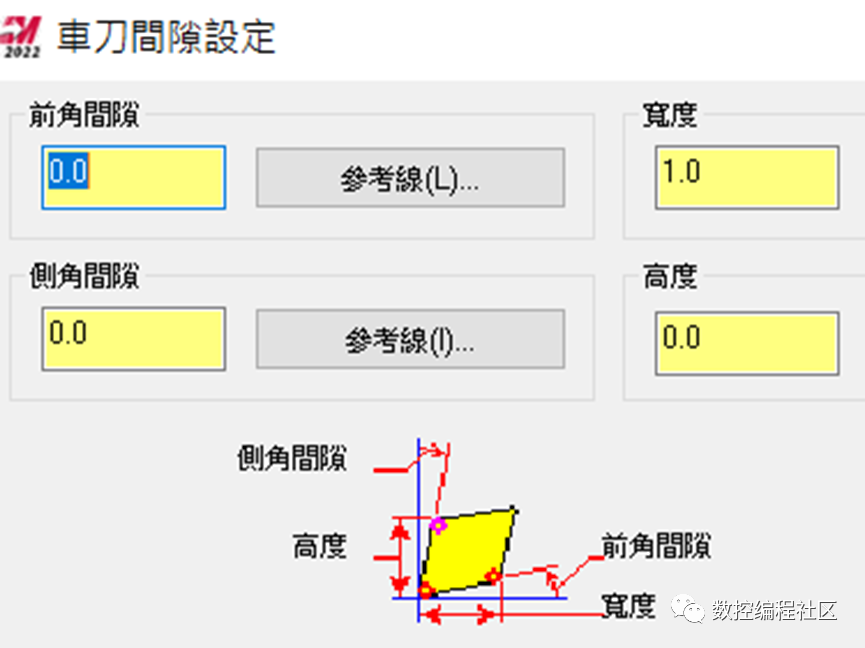

在宽度下方会显示设定刀片的宽度。

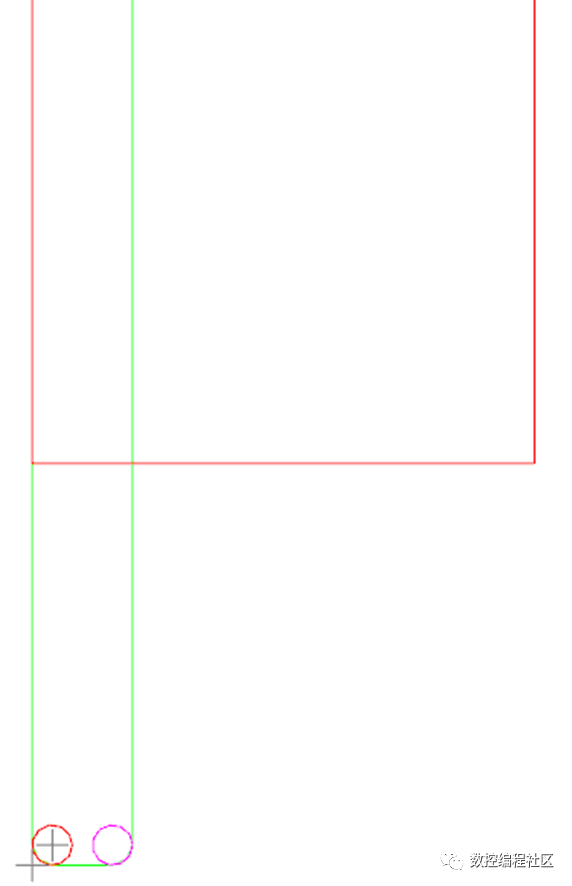

显示刀具:设定好后可以点选显示刀具来确认，如下图。
可看到刀片R角，有完整的圆，这样代表设定正确。打勾这样刀具就建立好了。
作者：西部车床，如若转载，请注明出处：https://www.lathe.cc/2023/06/3213.html
