数控车床卡盘都有哪些类型和结构

许多数控车床和车削中心在出厂时就配备了标准的工件夹持系统，该系统包括卡盘，液压致动缸和拉管。液压缸固定在机床主轴的后端，而卡盘则安装在主轴的前侧或工作侧。这两个组件通常通过穿过主轴孔的中空钢制拉管连接在一起。

夹头连接到车床、铣床以及其他手动或CNC机床，这样夹头可以将小直径的工具和工件牢固地固定在机床上。它们具有连接到机床主轴的直柄或锥形柄，以及容纳筒夹的精加工孔。这些筒夹卡盘与特定的筒夹样式和尺寸兼容。

数控车床卡盘类型

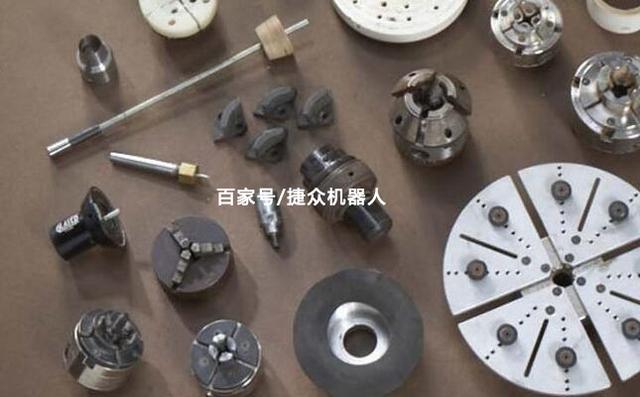

数控车床中使用的不同类型的卡盘：四爪独立卡盘、三爪通用卡盘、组合式卡盘、磁性卡盘、筒夹、气动或液压卡盘、钻夹头等等。随着车削技能的提高和各类工件加工的版本，会不断遇到不同的卡盘和卡盘方法，每种卡盘都有变化。

数控车床卡盘

四爪独立卡盘

四爪卡盘是四个钳口独立的卡盘的布置，该卡盘具有四个钳口，彼此成90°角。在此，所有四个钳口均独立打开。用四个螺钉代替了滚动盘，因此被称为四爪独立卡盘。每个钳口由坚固的钢制成，具有三个内部抓握表面和一个外部抓握表面。外部抓持表面用于通过倒转钳口来夹持较大尺寸的工件。卡盘表面上刻有同心圆，可以使工件快速居中。这种类型的卡盘特别用于沉重和不规则形状的物品的安装。主体的直径指定了卡盘的尺寸。

通用或三爪卡盘

三爪卡盘是较为常用的卡盘类型车床机。三个钳口通常由高品质钢制成，并且彼此之间呈120°角倾斜。在操作过程中，使颚齿与草螺旋齿（锥齿）啮合。啮合会导致所有三个钳口朝向或远离卡盘中心的力矩，这取决于小齿轮的旋转方向。小齿轮由称为“卡盘键”的方头键操作。该卡盘适用于固定圆形或六角形以及其他类似形状的工件。在三爪卡盘中，作业将自动快速地居中。但是它的抓地力较小，因为只使用了三个钳口，并且由于磨损而很快失去了对中精度。

组合卡盘

顾名思义，是卡盘的组合。它既可以用作自动定心，也可以用作独立的卡盘，以充分利用这两种类型。钳口由单独的螺钉单独操作，或者由涡旋盘同时操作。框架的下侧切有齿，这些齿与涡旋盘啮合，当通过小齿轮使涡旋盘旋转时，所有钳口与螺钉一起径向移动。

电磁吸盘

卡盘用于固定非常薄的磁性材料制成的工件，而该工件无法固定在普通卡盘中。它也可用于不希望由于夹爪压力而导致工件变形的场合。通过从电磁体或从引入到卡盘内的永磁体辐射的磁通量获得卡盘的保持力。

在“开”位置，助焊剂穿过工件并夹紧工件。在“关闭”位置，将磁铁放在一边，使它们与高导磁率的“保持器”接触，从而使磁通短路并阻止其穿过工件。

筒夹

夹头卡盘用于在生产工作中固定棒料，需要快速设置和准确定心。通过螺母连接到主轴上的卡盘由一个薄的圆柱形衬套组成，该衬套被称为筒夹，在其周边上有一个纵向切开的槽。夹头的内孔是圆柱形，六边形，正方形等。取决于要穿过的工件的形状。

数控车床卡盘

对于许多工件车削操作，卡盘执行着安全可靠地固定工作的基本工作。这些操作通常会提出独特的要求，因此，令人眼花乱的制造和制造的卡盘已经发展到可以扩展、抓握、拧紧、拉动、压缩、卡住甚至可以使工件移动到偏心状态。了解加工工件对应的卡盘尤为重要，特别是因为大多数卡盘是为特定应用而设计的，因此它们各有优缺点。了解卡盘将增强您的知识，并提高车间环境安全性。

文中我们介绍了数控车床卡盘的类型，主要讲解：四爪独立卡盘、三爪通用卡盘、组合式卡盘、磁性卡盘、筒夹以上几类卡盘，通过阅读文章我们了解到了其实数控车床卡盘主要的作用是安全可靠地执行着固定加工工件的基本工作。随着现在工件的各种类型，卡盘也有相应的类型出现。要了解有关数控车床卡盘的更多信息，可以关注我们百家号。
