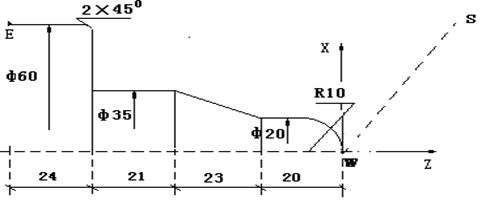

车床编程实例七
O0002
G92 X80 Z100 S600 T0101 M03
G00 X0 Z2
G01 Z0 F80
G03 X20 Z-10 R10 (I0 K-10)
G01 Z-20
X35 Z-43
Z-64
X56
X60 Z-66
Z-88
G00 X80 M05
Z100
M30
