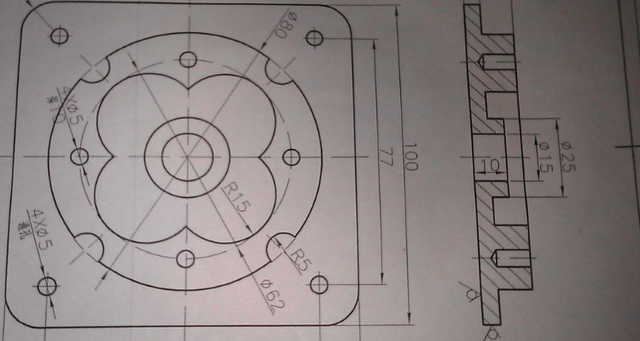

数控铣床编程图及代码
分为准备功能G代码和辅助功能M代码
1、数控铣床是在一般铣床的基础上发展起来的一种自动加工设备,两者的加工工艺基本相同,结构也有些相似。数控铣床有分为不带刀库和带刀库两大类。其中带刀库的数控铣床又称为加工中心。
2、编程是数控加工准备阶段的主要内容之一,数控机床没有程序 是不能运动的,需要专业人员利用专业的软件工具,根据产品的形状编制程序,数控编程就是指数控机床的程序编制。
3、数控加工程序编制方法有手工编程和自动编程之分。手工编程现在大部分工厂已经不在采用,由于容易出错及效率低下。因此为了提高生产自动化程度,计算机数控系统、插补原理与刀具补偿技术,缩短编程时间和降低数控加工成本,现在大部分工厂采用自动编程即计算机编程。
作者:西部车床,如若转载,请注明出处:https://www.lathe.cc/2024/03/8788.html
